操作詳細說明

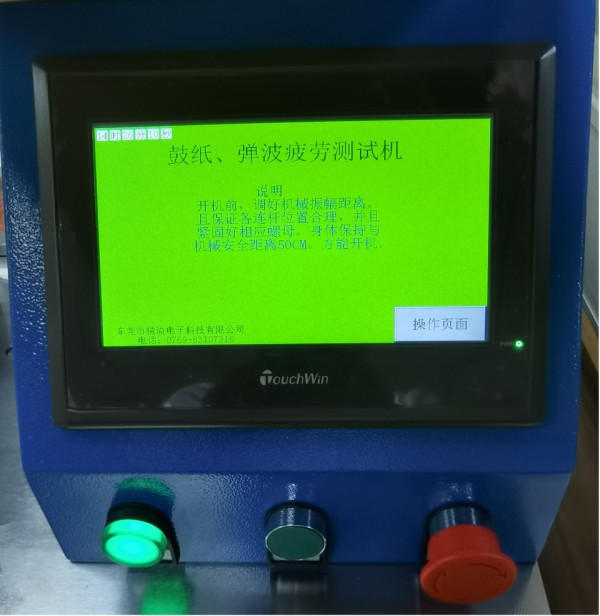

一、 插上電源插頭，開啟機器的電源總開關，設備通電顯示。如下圖：

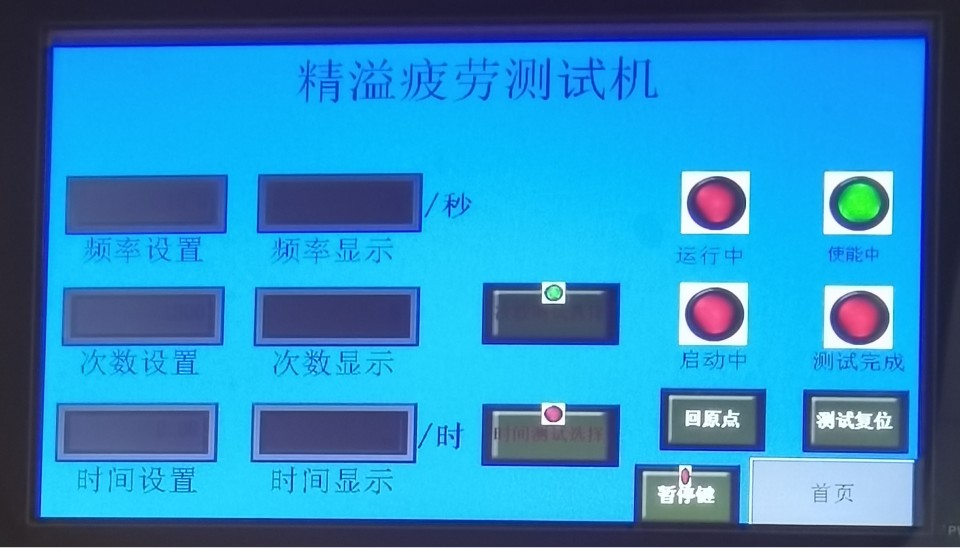

二、點擊“操作頁面”按鈕，進入“首頁”測試頁面，填入測量參數,如下圖:
1,頻率設置請?zhí)钊胄枰駝拥念l率（1-25）Hz;
2,次數設置請?zhí)钊胄枰駝拥目偞螖?shù)（1-999999999）次;
3,時間設置請?zhí)钊胄枰駝拥目倳r間（1-9999999）小時;
4,時間測試選擇和次數測試選擇是用來區分測試的方式。

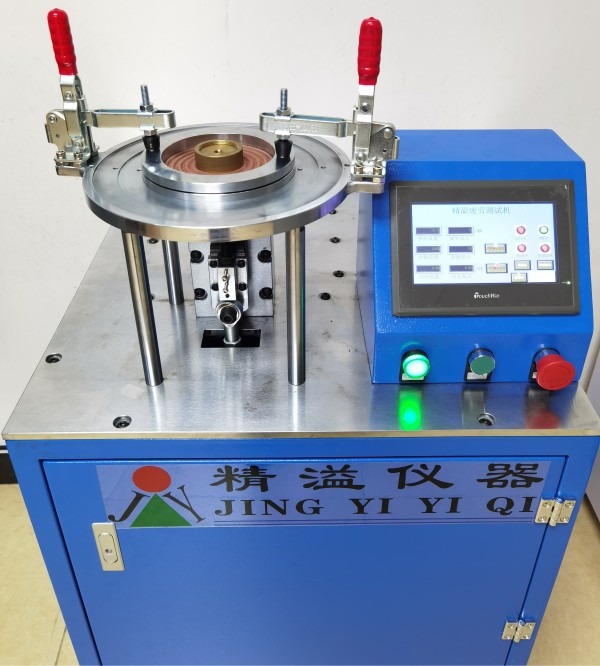

三，放置和固定被測試的產品，如下圖：
1, 將測試模具的下模放在測試托盤的卡位上,然后放上待測試的產品,壓上上模座,調整好垂直壓緊夾具的膠頭高度,壓緊測試治具。
2, 凸輪調整好振幅刻度，并鎖緊，調整時，刻度尺必須處于水平方向，此時就是機械零點。
3, 調整好升降螺桿的高度,使中孔的固定件牢固的固定好被測試產品的中孔并保持水平居中。
4、調整時，必須按下急停，所有調整完，必須用手將凸輪轉一圈，確保機械沒有任何干擾和碰撞。
四，測試
1、確認松開急停按鈕;
2、點擊“回原點”按鈕，確認被測試產品處于水平居中位置;
3、選擇（次數測試選擇）或（時間測試選擇），必須二選一，
4、設定好對應參數，頻率、次數或時間數，
5、按下“啟動開關”按鈕，測試開始。
6、測試完成后,機器會自動停于原點位置。
7、重復下一次測試。
8,重復下一次測試輸入?yún)?shù)之后，啟動機器之前請按一下測試復位按鈕，清空上一次的運行數據。
9,每次開機運行前或者停機關電后請在運轉軸承部位噴防銹潤滑油，確保轉動部位充分潤滑，降低運轉噪聲。
10,如果中途要停止，請按一次（暫停）鍵，再按一次，則繼續運行，正常測試情況下不建議按此鍵。
項目 | JYFT-30彈波鼓紙疲勞測試機 |
測量精度 | ±0.1mm |
重復精度 | ±0.1mm |
分辨率 | 0.05mm |
測量彈波外徑 | 大小無限制 |
測量振幅最大值 | ±30mm |
振動頻率 | 1HZ-25HZ |
電源電壓 | ～220V |
額定功率 | 3KW |
最大功率 | 4.5KW |
操作說明書 | 一份 |
校正報告 | 一份 |
模具制作圖面 | 一份 |
隨機附送模具 | 一套 |
備注 |
